Estratta la scheda dal suo imballo, si può notare il particolare sistema di raffreddamento DirectCU II, ben differente dai modelli reference Nvidia. Questo dissipatore si contraddistingue per la presenza di una cover nera realizzata interamente in alluminio e da due ventole di generose dimensioni. Il dissipatore inoltre fa uso della tecnologia Heat-pipe che assicura il corretto trasferimento di calore dalla GPU verso l'esterno.







Le due ventole hanno un diametro di 80mm, in questa maniera l'uso congiunto di due ventole dal diametro più grande rispetto alla configurazione a singola ventola, favorisce un maggiore flusso d'aria sul corpo dissipante con una diminuzione del rumore complessivo ed allo stesso tempo un raffreddamento più efficace. Le ventole presentano ciascuna 11 pale dal design particolare, con angoli più netti per migliorare il flusso d'aria, riducendo il rumore della ventola. ASUS ci dice che questo sistema di raffreddamento DirectCU II rende la ASUS GTX 650 Ti DCU II TOP il 20% più fresca, 3 volte più silenziosa e in grado di apportare un flusso d'aria 6 volte maggiore flusso rispetto ad un sistema di raffreddamento reference.

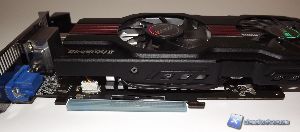

A stretto contatto con la GPU vi è la base in puro rame dalla quale partono 3 Heat-pipe interamente realizzate con lo stesso materiale. Queste si diramano nel pacco lamellare esternamente, fino fuori dal PCB. Come si può evincere dalla seconda foto, il PCB risulta estremamente più corto rispetto al dissipatore stesso. Tale caratteristiche consente alla scheda di essere decisamente più fresca e silenziosa rispetto a modelli reference, permettendo overclock maggiori, ma potrebbe creare qualche difficoltà per l'inserimento in cabineti di ridotte dimensioni, come quelli per HTPC; la VGA ha infatti dimensioni pari a 27.41 x 11.99 x 3.3 cm. Il sistema DirectCU II adottato in questa VGA è una versione semplificata rispetto a quello che abbiamo visto in altri modelli, tutto è reso più semplice e snello.







La GTX 650 Ti TOP presenta un sistema di alimentazione visto in altre soluzioni ASUS, denominato "DIGI+ VRM with Super Alloy Power" che, grazie ad una sezione d'alimentazione maggiorata e all'utilizzo di componenti di alto livello,  è in grado di offrire elevata stabilità anche durante le sessioni di overclock più pesanti.





Questa alimentazione ha un design innovativo che utilizza regolatori di tensione digitali per ridurre il rumore elettrico del 30% e migliorare l'efficienza energetica del 15%, ampliando la gamma di tensione di modulazione; allo stesso tempo migliora la stabilità generale e la longevità di 2,5 volte rispetto ai modelli reference.

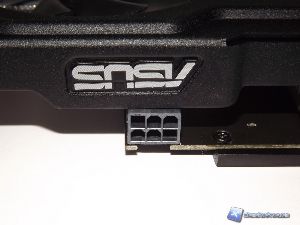

La memoria VRAM onboard è pari in questo modello a 1GB; però si può notare che nel PCB sono presenti alcune aree dove è possibile inserire ulteriori moduli. Questo ci induce a pensare che verrà introdotto un modello con 2 GB di VRAM, quindi un quantitativo doppio rispetto a quanto visto in questo modello.  Sl PCB non è presente alcun connettore per il Multi-GPU. Di fianco, nel PCB, è presente un connettore supplementari PCI-Express a 6pin che assicurano corrente a sufficienza per l'alimentazione di tutta la scheda, dato che i soli 75 Watt erogati dallo slot PCI-Express risulterebbero insufficienti per alimentare correttamente la scheda video, specialmente in fase di overclock.

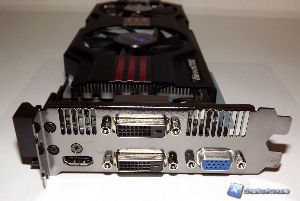

La GTX 650 Ti di ASUS è dotata di 4 uscite video, due DVI-D, una HDMI con supporto HDCP ed infine una classica VGA (D-Sub).
